CRX-52汽車漆在線測色儀
- CRX-52為汽車漆行業的在線顏色測量儀器，適用于汽車漆，效果漆，光柱、鐳射紙，手機炫彩后殼等樣品的顏色檢測。
汽車漆在線測量——汽車漆在線顏色測量系統能夠連續獲取汽車產品表面顏色數據，更全面豐富的了解樣品信息，更加快速地下決定，優化生產加工過程，保證產品質量。實時調整生產參數，可以節約成本，提高生產效率。
一、 儀器介紹
1. 15°、45°、110°三角度測量顏色數據、閃爍和顆粒等級；
2. 內置自動白校準，無需人為干預；
3. 模擬直射陽光和慢射光照條件下，使用高分辨率CMOS傳感器對閃爍和顆粒等級進行測量控制；
4. 采用穩定長壽命的LED光源，可使用時間長達10年；
5. 橡膠墊腳可防止讀取時儀器滑動；
6. 自帶液晶顯示屏，可實時查看測量結果；
7. 全金屬機身，具有良好的質感及屏蔽特性；
8. 工業級通訊線纜計供電線纜，可折彎10W次以上；
9. 提供反射率測量分析軟件，滿足用戶對測試數據的分析管理計追溯；提供行業通用測試報告，方便用戶間的數據溝通。
軟件界面示意圖
二、儀器細節展示
1. 15°、45°、110°三角度測量顏色數據、閃爍和顆粒等級；
3. 模擬直射陽光和慢射光照條件下，使用高分辨率CMOS傳感器對閃爍和顆粒等級進行測量控制；
4. 采用穩定長壽命的LED光源，可使用時間長達10年；
5. 橡膠墊腳可防止讀取時儀器滑動；
6. 自帶液晶顯示屏，可實時查看測量結果；
7. 全金屬機身，具有良好的質感及屏蔽特性；
8. 工業級通訊線纜計供電線纜，可折彎10W次以上；
9. 提供反射率測量分析軟件，滿足用戶對測試數據的分析管理計追溯；提供行業通用測試報告，方便用戶間的數據溝通。
軟件界面示意圖

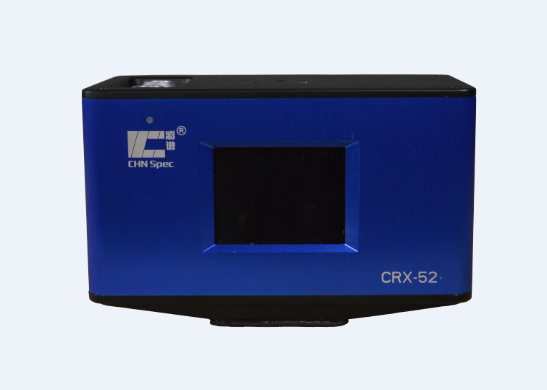

正面
斜側面
安裝示意圖
| 參數 | CRX-52功能及技術指標 |
| 照明/測量條件 | 45°照明，15°、45°、110°觀察 |
| 照明光源 | CLEDs（全波段均衡LED光源） |
| 感應器 | 硅光電二極管 |
| 非接觸測量距離 | 接觸測量 |
| 校準方式 | 內置校準 |
| 波長范圍 | 400nm-700nm |
| 光譜半寬度 | 5nm |
| 波長間隔 | 10nm |
| 測量口徑 | φ7mm |
| 測量時間 | 6s |
| 測量間隔 | 1s |
| 反射率 | R（0%-200%） |
| 反射率分辨率 | 0.0001 |
| 測量參數 | CIE-L*a*b,L*C*h,閃爍指數、表面顆粒等級 |
| 標準觀察者 | 10°/2° |
| 光源 |
A,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8, F9,F10,F11,F12,CWF,U30.DLF,NBF,TL83,TL84.U35 |
| 色差公式 | ΔE*ab,ΔEc,ΔEp, |
| 重復性（標準白板） |
色度值：ΔE*ab標準偏差≤ 0.03，最大值≤ 0.05. （校正后，連續測試白板30次，測量間隔時間1s） |
| 臺間差 | ΔE*ab 0.5以內（BCRA系列Ⅱ 12塊色板測量平均值） |
| 光源壽命 | 終生質保 |
| 操作環境 | 0℃-45℃，相對濕度80%或更低（在35℃下），無凝露 |
| 存儲環境 | -25℃-55℃，相對濕度80%或更低（在35℃下），無凝露 |
| 通訊 | 工業USB ，可定制其他接口 |
| 電源 | +6DCV |
| 重量 | 1.7kg |
| 尺寸 | L180mm*W107mm*H118mm |
a) 概述——汽車漆在線式顏色測量系統只用了非接觸測量儀器的探頭部分，將探頭部分置于機械手、生產線等裝置，可實現全天候連續測量，監控樣品顏色信息的變化，供管理人員實時了解產品的質量情況，及時加以修正，同時記錄生產數據滿足生產管理的可追溯要求。
在線顏色測量探頭
b) 汽車——汽車外觀顏色的測量，將測量探頭置于機械手，運動到指定位置可以進行顏色測量。
汽車內飾外觀測量示意圖
